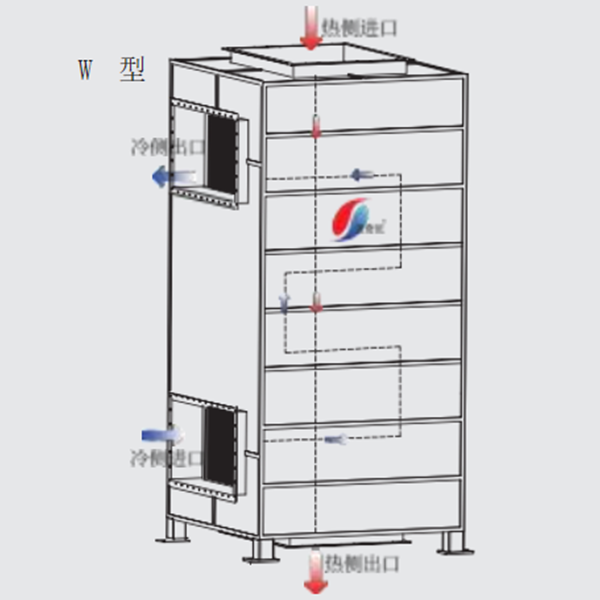

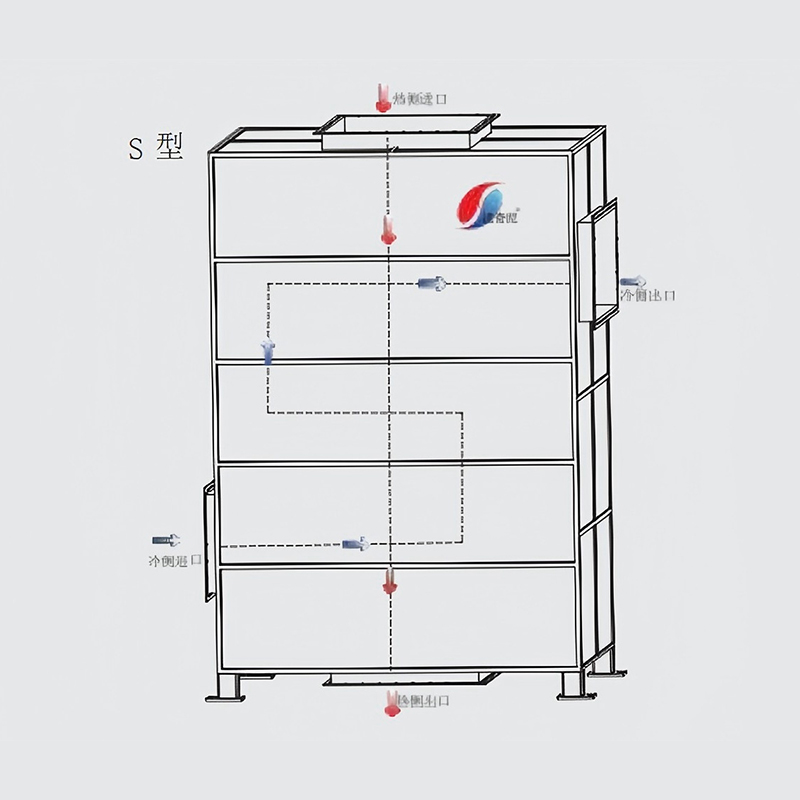

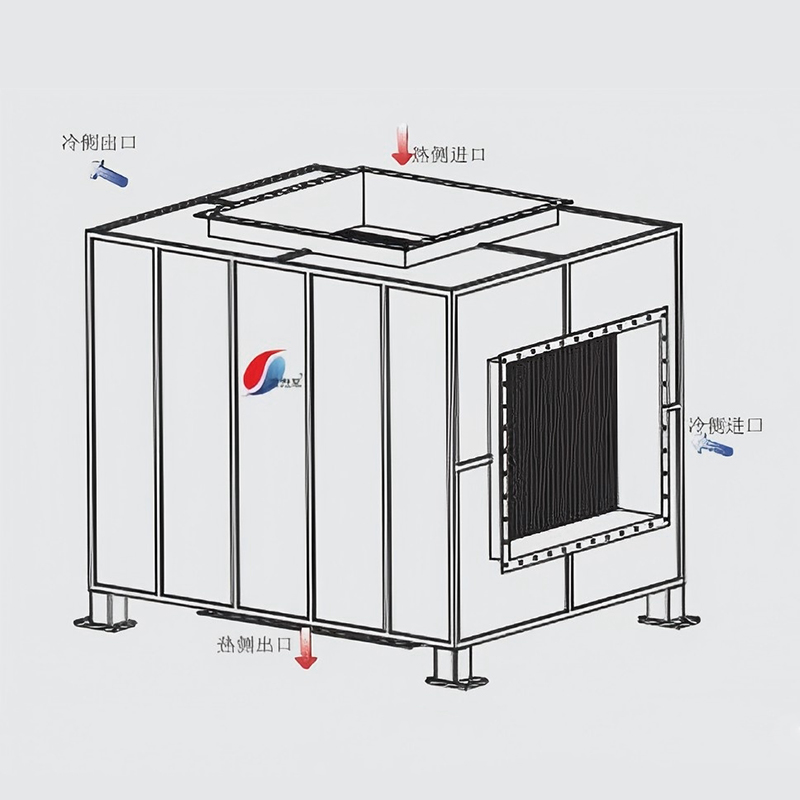

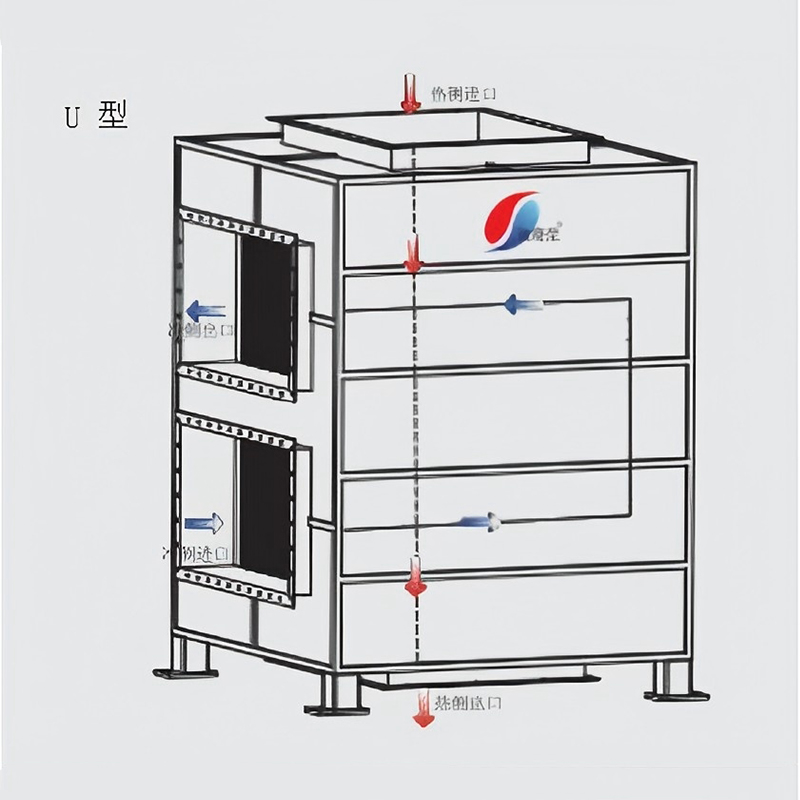

За основу принято горизонтальное подключение горячего теплоносителя (вход/выход), при этом холодный контур может иметь следующие схемы движения: верхний вход-верхний выход (U-образная, W-образная), верхний вход-нижний выход (S-образная, I-образная), правый вход-нижний выход (L-образная), а также конструкцию с одним горячим потоком и двумя холодными (II-образная). Для фланцевого интерфейса можно также выбрать квадратный фланец встык и круглый фланец встык; структурная форма может быть разработана в соответствии с требованиями процесса для удовлетворения различных потребностей трубопроводов.
Диапазон расхода дымовых газов: 1000~1000000Nm3/час
Диапазон рабочих температур: -60℃~950
Диапазон рабочего давления: ±40 кПа
Материал теплообменника может быть выбран в соответствии с температурой среды, коррозией точки росы, составом среды и другим комплексным подбором материалов.
